FAP/Sprinkleranlagen korrekt betreiben und Betreiberpflichten

Die Anlagenführung muss FAP- und Sprinkler-/Deluge-Systeme mit deterministischen, dokumentierten Maßnahmen betreiben, die Sicherheit und Kontinuität priorisieren. Betreiber verifizieren Alarmtypen, Bereichszeitstempel, Pumpen- und Ventilstatus sowie erforderliche Vorbedingungen vor jeglicher Auslösung. Schichtkontrollen bestätigen Druck, Integrität der Detektoren, FACU-Zustand und Verriegelungen. Notfallaufgaben folgen vorgeschriebenen Isolierungen, kontrollierten Pumpenhochläufen und koordinierten Übergaben mit binären Verifikationen und Zeitstempeln. Alle Eingriffe werden protokolliert, unterschrieben und zur Prüfung aufbewahrt — weitere Abschnitte erläutern Verfahrensdetails und Checklisten.

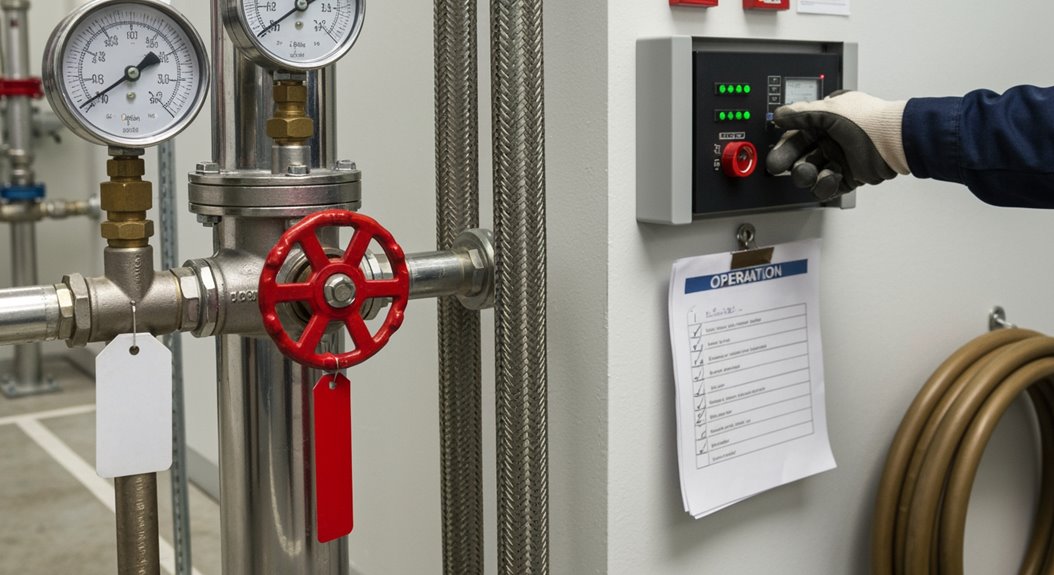

Leiten Sie sofort die vordefinierte FAP- (Feuermelde- und Alarmanlage) und Sprinkler-Reaktions-Checkliste ein, sobald der Alarm bestätigt ist: Überprüfen Sie den Alarmtyp und die Zone am Bedienfeld, bestätigen Sie den Wasserdruck der Versorgung und die Ventilstellungen, isolieren Sie nicht wesentliche Prozesse zur Reduzierung der Gefahrenbelastung, entsenden Sie einen qualifizierten Bediener zur Sprinklerriserleitung zur manuellen Steuerung, falls die automatische Auslösung unsicher ist, und informieren Sie den Notfall-Einsatz mit dem aktuellen Systemstatus. Der Bediener dokumentiert Maßnahmen und Zeitstempel im Protokoll; die Verfahren verweisen auf anwendbare Vorschriften und standortspezifische Risikoabschätzungen. Priorität hat die Aufrechterhaltung der Systemintegrität: Vermeiden Sie unnötige Ventilmanipulationen, stellen Sie manipulierte Bedienelemente wieder her und bewahren Sie Beweismittel für die Vorfallanalyse. Der Feuerwehr-Liaison wird mit prägnanten operativen Daten und den aktuellen Löschmöglichkeiten informiert. Fernüberwachungsfeeds werden auf Sensorenkonsistenz und aufgezeichnete Anomalien überprüft. Wenn die Wasserversorgung oder der Pumpenstatus beeinträchtigt ist, setzen Sie Eskalationsmaßnahmen um: Sichern Sie eine alternative Versorgung oder fordern Sie einen Vor-Ort-Pumpen-Techniker an. Alle Mitarbeiter halten vordefinierte Sicherheitsperimeter ein, bis die Feuerwehr den Bereich als sicher erklärt; Abweichungen erfordern die Genehmigung der Aufsicht und sofortige Aktualisierung an den Liaison.

Wie FAP- und Sprinkler-/Deluge-Systeme funktionieren: Komponenten und Logik

Die Architektur des Brandschutzes der Anlage lässt sich durch ihre Hauptkomponenten zusammenfassen — Erkennungsmodule, Steuerpulte, Armaturen- und Pumpenbaugruppen, Sprinkler- und Deluge-Verteiler sowie überwachende Instrumentierung — jeweils mit festgelegten, normgerechten Leistungs- und Wartungspunkten. Aktivierungs- und Steuerlogik bilden Sensoreingänge in deterministische Aktionen ab: lokale Alarme, Ventilsequenzierung, Pumpenstart, Öffnen des Deluge-Ventils und überwachende Meldungen, mit fail-safe- und Prioritätsregeln, die in das Steuersystem programmiert sind. Risikokontrollen konzentrieren sich auf Redundanz, Proof-Testing und klare Permissiv-/Interlock-Logik, um unbeabsichtigte Auslösung zu verhindern und gleichzeitig eine schnelle Unterdrückung sicherzustellen.

Systemkomponentenübersicht

Innerhalb des industriellen Brandschutzes integriert ein Brandmelde- und Schutzsystem (FAP-System) Sensoren, Steuerlogik und Löschhardware, um die zuverlässige Auslösung von Sprüh- und Sturzflutanlagen unter vordefinierten Gefahrenbedingungen sicherzustellen. Die Systemkomponentenübersicht listet Detektortypen, Steuerzentralen, Wasserversorgungen, Ventile, Pumpen und Meldereinrichtungen auf und verknüpft jede Komponente mit ihren Funktionen und den geltenden Vorschriften. Detektoren (Rauch, Wärme, Flamme) liefern deterministische Eingaben; Steuerzentralen überwachen Leitungen und protokollieren Ereignisse; Sturz- und Voralarmventile trennen die Detektion von der Wasserabgabe; Druckhalte- (Jockey-) und Hauptpumpen erhalten den Druck; Wasserspeicher und Steigleitungen gewährleisten die erforderliche Durchflussrate. Materialien, Montageabstände, Prüfzugänglichkeit und fehlersichere Auslegung müssen den anwendbaren Vorschriften entsprechen. Wartungspunkte und die Vorhaltung von Ersatzteilen werden festgelegt, um das Betriebsrisiko zu mindern.

Aktivierungs- und Steuerungslogik

Die Activate-and-monitor-Logik in FAP- und Sprinkler-/Deluge-Systemen formalisert den Entscheidungsweg von Sensoreingaben zur hydraulischen Reaktion: Detektoren und Überwachungsgeräte speisen überwachte Kreise in eine Brandmelderzentrale (FACU), welche vordefinierte Logik (AND/OR-Verknüpfung, Zeitverzögerungen, Verifizierungsroutinen und Prioritätsschemata) anwendet, um Ventile, Pumpen und Warnmittel zu steuern und zugleich Zustandsänderungen zu protokollieren und zu melden. Die FACU erzwingt deterministische Signalabfolgen, fehlersichere Vorgaben und Verriegelungsregeln; sie gibt Stellbefehle erst nach Verifizierung aus, um Fehlalarme zu reduzieren. Die Ausgänge umfassen Ventilbetätigung, Pumpenstart, Deluge-Freisetzung und Alarmbenachrichtigung; jeder Ausgang ist mit Aktuatordiagnostik und Rückmeldeüberwachung gekoppelt, um festsitzende, langsame oder ausgefallene Geräte zu erkennen. Ereignisprotokolle, mit Zeitstempel versehene Zustände und Gesundheitsberichte ermöglichen Auditierung, Nachanalyse von Ereignissen und Priorisierung von Wartungsmaßnahmen im Rahmen von Betreiberpflichten.

Betriebsaufgaben: Tägliche, Schicht- und Notfallaufgaben

Typischerweise führen Anlagenbediener eine festgelegte Reihe von täglichen, schichtbezogenen und Notfallaufgaben aus, die die Aufrechterhaltung der Bereitschaft des Sprinklersystems, die Validierung der Steuerlogik und die Minimierung des Brandrisikos priorisieren. Tägliche Pflichten umfassen die Überprüfung des Systemdrucks, die Überwachung des Alarmstatus, die Protokollierung von Ausnahmen sowie die Sicherstellung, dass Ersatzteile und Dokumentation zugänglich sind; diese Maßnahmen unterstützen die Compliance, die Mitarbeiterschulung und verringern die rechtliche Haftung. Schichtverantwortlichkeiten erstrecken sich auf Funktionsprüfungen von Bereichsabsperrventilen, Pumpenzustand und Integrität der Überwachungssignale, mit klaren Übergabeaufzeichnungen und Verfolgung von Korrekturmaßnahmen, die an Wartungscodes gebunden sind. Notfallaufgaben erfordern sofortige Isolationssteuerung gemäß Protokoll, Koordination mit Brandbekämpfungsteams und Durchführung der vom Hersteller vorgeschriebenen Notfallmaßnahmen unter Wahrung forensischer Beweise und Sicherheitszonen. Bediener müssen schriftliche Verfahren befolgen, zugelassene Prüfmethoden verwenden und jede Eingriffshandlung dokumentieren, um Prüfungsanforderungen zu erfüllen. Aktualität der Schulung, Autorisierungsstufen und Eskalationsmatrizen werden durchgesetzt, um menschliche Fehler zu begrenzen. Leistungskennzahlen und regelmäßige Übungen validieren die Einsatzbereitschaft und demonstrieren die Sorgfaltspflicht gegenüber regulatorischen Anforderungen und zivilrechtlicher Haftung.

Führen Sie vor Schichtbeginn Sicherheitsprüfungen durch

Zu Beginn jeder Schicht müssen die Bedienenden eine systematische Inspektion der Sprinkleranlagen durchführen und dabei die Ventilstellungen, die Rohrleitungsintegrität und die Einsatzbereitschaft der Wasserversorgung anhand der Checklisten-Kriterien überprüfen. Die Steuerpanele erfordern funktionale Prüfungen der Alarmierungen, Überwachungsschaltungen und Störungsanzeigen, um die korrekte Logik und die zuverlässige Kommunikation mit der Brandmeldeanlage zu bestätigen. Jegliche festgestellte Mängel müssen unverzüglich gemäß den Betriebs-sicherheitsverfahren protokolliert und eskaliert werden, um Brandschutzlücken zu schließen, bevor der Betrieb aufgenommen wird.

Schichtbeginn Ausrüstungsinspektion

Jede Schicht beginnt mit einer strukturierten Geräteprüfung, die Ventile, Alarme, Pumpen, Detektoren und Steuerlogik daraufhin überprüft, ob sie sich in den erwarteten Zuständen befinden, bevor ein System in Betrieb genommen wird. Das Personal führt ein kurzes Schichtbriefing durch, um Aufgaben zuzuweisen, Isolationskennzeichnungen zu bestätigen und offene Mängel zu besprechen. Prüfer verifizieren Ventilstellungen, Manipulationsschalter und Siebe anhand dokumentierter Sollwerte und dokumentieren die Befunde in Druckprotokollen und dem Schichtlogbuch. Pumpenzustand, Kraftstoff- und Schmierstoffstände sowie Schütz- und Schaltkreisbedingungen werden auf Freigabebedingungen geprüft, ohne automatische Abläufe zu starten. Detektoren werden visuell auf Verschmutzung, Ausrichtung und sichere Verdrahtung inspiziert. Jede Abweichung löst eine sofortige Eskalation gemäß der Störfallreaktionsprozedur aus und führt zu einer vorübergehenden Systemabschaltung, bis die Reparatur oder Kompensationsmaßnahmen dokumentiert und vom diensthabenden Ingenieur genehmigt sind.

Systemsteuerung Funktionstests

Nach Abschluss der Geräteprüfung zu Schichtbeginn überprüfen die Funktionsprüfungen des Bedienfelds, dass Logik, Anzeigen und Verriegelungen vor jeglichem automatischem oder manuellem Anlauf genau wie dokumentiert reagieren. Der Bediener führt Panel‑Diagnosen durch, um die CPU‑Gesundheit, die I/O‑Integrität, die Redundanz der Stromversorgung und die Kommunikationsbusse zu bestätigen. Jeder Ein‑ und Ausgang wird anhand des Verdrahtungsplans geprüft; Fehlerzustände und nominale Reaktionen werden protokolliert. Alarm‑Simulationen werden durchgeführt, um Anzeigen, Prioritätszuweisung und Fernmeldung an die Feuerwehrschnittstelle zu validieren. Verriegelungen, die gefährliche Anläufe verhindern, werden sowohl unter simulierten Fehlerbedingungen als auch unter Wiederherstellungsbedingungen getestet. Testergebnisse werden mit Zeitstempel, Techniker‑ID und Abhilfemaßnahmen für Nichtkonformitäten aufgezeichnet. Die Tests erfolgen gemäß den anwendbaren Vorschriften und Betriebsanweisungen der Anlage; ungelöste Fehler führen zu sofortiger Schichteskalation und Zurückstellung der Ausrüstung.

Start- und Stoppverfahren: FAP-Pumpen

Starten und Beenden des Fuel‑Assisted Pump (FAP)-Betriebs entsprechend der entwickelten Steuerlogik, die eine sichere Sequenzierung, Druckziele und Abschaltverriegelungen durchsetzt. Das Verfahren verlangt deterministische Startrampen, die Verifikation der Kraftstoffversorgung und Entlüftung sowie die gestufte Einbindung von Motorantrieben und Kupplungen. Pumpenzyklusbegrenzungen sind definiert, um thermische und mechanische Beanspruchung zu verhindern; die Steuerungsfirmware protokolliert Zyklen und sperrt Neustarts, die die vom Hersteller vorgegebenen Zyklusraten überschreiten. Druckaufnehmerwerte steuern Lead/Lag-Rotation und automatische Umschaltung; Sollwerte umfassen Start-, Betriebs- und Hochdruck-Alarmstufen mit Hysterese. Ein Notumgehungsweg ist als überwachter, manuell aktivierbarer Pfad mit Freigabeverriegelungen und Statusrückmeldung an das Brandbekämpfungs‑Bedienfeld implementiert. Stoppabläufe führen kontrollierte Auslaufphasen, geordnete Ventilschließungen und Umschaltung auf Bereitschaftsbetrieb mit Kraftstoffabschaltung aus; ungeplante Stopps lösen Fehlercodes, Verriegelungen und Fehleranzeige aus. Alle Maßnahmen entsprechen den anwendbaren Normen, erfordern dokumentierte Prüfprotokolle und unterliegen der Bedienerfreigabe sowie der Wartungsfreigabe.

Start- und Stoppverfahren: Sprinkler- und Überflutungsnetze

Bei Anschluss an ein Werksschutz-Wasserlöschsystem müssen Start-/Stoppverfahren für Sprinkler- und Deluge-Netze durch deterministische Steuerungslogik gesteuert werden, die validierte Vorbedingungen, sequenzierte Betätigung und definierte Abschaltwege erzwingt. Das Verfahren erfordert explizite Verriegelungen: Druckvorhandensein, Pumpenbereitschaft und überwachende Eingänge. Steuerungslogikdokumente initialisieren die Ventilsequenzierung, um hydraulische Transienten zu verhindern; manuelle Entleerungsoperationen sind nur nach Isolierung und Verifikation zulässig. Abschaltwege müssen ausfallsichere Zustände erhalten und Änderungen mit Zeitstempeln und Bediener‑IDs protokollieren.

• Vorbedingungen verifizieren: Pumpenstatus, Druck, Detektorbestätigung.
• Ventilsequenzierung ausführen: Aufstromventil öffnen, Deluge‑Ventil ansteuern, dann Zonenventile öffnen.
• Manuelle Entleerung nur nach Systemisolation und Sperrung verwenden; Maßnahmen protokollieren.
• Kontrollierte Abschaltung durchführen: Zonenventile schließen, Deluge‑Ventil stromlos schalten, nachfolgende Isolierung sequenzieren.

Testabläufe simulieren Ausfälle und Teilaktivierungen; Alarme eskalieren bei Abweichungen. Risikokontrollen schreiben schriftliche Verfahren, Konfigurationskontrolle und periodische Validierung der Steuerungslogik und der Verriegelungssollwerte vor.

Inspektionscheckliste: Tägliche, Wöchentliche, Monatliche Aufgaben

Regelmäßig geplante Inspektionen von Sprinkler- und Löschwassernetzen sind als prägnante, aufgabenbezogene Checklisten zu dokumentieren, die tägliche, wöchentliche und monatliche Aktivitäten unterscheiden, wobei jeder Eintrag an messbare Abnahmekriterien und erforderliche Bedieneraktionen gebunden ist. Die Checkliste verlangt von den Bedienern, tägliche Protokolle zu führen, die Systemdruck, Pumpenstatus, Ventilstellungen, Alarmtafelanzeigen und sichtbare Leckagen erfassen; Abweichungen lösen dokumentierte Korrekturschritte und Eskalationsschwellen aus. Wöchentliche Prüfungen sollen die Funktionalität von Überwachungsgeräten, Absperrarmaturen, Entleerungsprozessen und den ungehinderten Zugang zu den Anlagen verifizieren, mit binären Bestehen/Nichtbestehen-Feldern und zeitgestempelten Unterschriften. Monatliche Aufgaben sollen die gemessene Überprüfung von Alarmaktivierungskreisen, Flowschalteransprechen, Telemetriegesundheit und die Inspektion von Frostschutz- oder Trockenrohrkomponenten, wo zutreffend, einschließen, alles im Vergleich zu numerischen Toleranzen. Jeder Intervall soll auf anwendbare Normen verweisen, zulässige Toleranzen definieren, erforderliche Werkzeuge auflisten und Aufbewahrungsfristen für Unterlagen vorschreiben. Checklisten müssen versionskontrolliert, prüfbar und in das Compliance-Programm des Bedieners integriert sein, um eine rückverfolgbare Risikominderung zu unterstützen.

Testen & Fehlerbehebung: Sichere Protokolle, Häufige Störungen, Vorübergehende Reparaturen

Obwohl Tests und Fehlersuche eine methodische Abfolge erfordern, die an schriftliche Verfahren gebunden ist, müssen die Mitarbeiter vor der Arbeit an Sprinkler- oder Deluge-Bauteilen genehmigte Lockout/Tagout- und Isolationsprotokolle befolgen und die Benachrichtigung der betroffenen Parteien verifizieren. Der Techniker führt Systemdiagnosen und Sensorkalibrierungen gemäß der Steuerungslogik und den Herstellervorgaben durch, isoliert Schaltkreise und dokumentiert die Bestehens-/Nichtbestehens-Kriterien. Die Fehleridentifikation priorisiert sicherheitskritische Elemente: Ventilintaktheit, Druckaufnehmer, Magnetspulen und Steuerrelais. Temporäre Reparaturen sind auf ausfallsichere Maßnahmen beschränkt, die den überwachten Zustand wiederherstellen, ohne Alarme außer Kraft zu setzen.

• Überprüfen Sie die Versorgungsisolation und bestätigen Sie die Überwachung durch die Aufsicht, bevor Geräte zurückgesetzt werden.
• Verwenden Sie kalibrierte Prüfgeräte und protokollieren Sie die Ergebnisse der Systemdiagnosen sofort.
• Bei festsitzenden Ventilen oder Fehlalarmen wenden Sie eine genehmigte mechanische Übersteuerung mit sekundärer Verifizierung an.
• Ersetzen Sie verdächtige Sensoren; wenden Sie die Sensorkalibrierungssequenz an, um Fehlalarme zu vermeiden.

Alle Eingriffe folgen einem risikobewussten Rollback: keine dauerhaften Reparaturen während des Live-Betriebs, klare Eigentümerfreigabe für verlängerte temporäre Maßnahmen und sofortige Eskalation bei ungelösten kritischen Fehlern.

Unterlagen, Koordination der Instandhaltung und Checkliste für die Notfallübergabe

In Absprache mit dem Anlagenbetrieb und dem Sicherheitsmanagement müssen Dokumentationen autoritativ, mit Zeitstempel versehen und prüfbar sein. Die Integrität der Aufzeichnungen wird durch unveränderliche Protokolle für BMA- und Sprinklerereignisse, Testergebnisse und Korrekturmaßnahmen durchgesetzt. Jeder Eintrag verweist auf Verfahrenscodes, Betreiber‑IDs und UTC‑Zeitstempel, um Compliance‑Prüfungen zu erfüllen. Die Wartungsplanung wird durch einen priorisierten Kalender gesteuert, der mit Risikomatrizen verknüpft ist; geplante Abschaltungen erfordern Sperr‑/Freigabe‑Genehmigungen, redundante Schutzüberprüfungen und dokumentierte kompensatorische Maßnahmen.

Ein prägnantes Wartungskoordinationsprotokoll weist Verantwortlichkeiten, Eskalationswege und Mindestpersonalstärken während Eingriffen zu. Ersatzteile, Kalibrierzertifikate und Berichte von Fremdfirmen werden gegengeprüft, um Einzelfehlerpunkte zu reduzieren. Die Notfallübergabeliste ist binär: kritische Funktionen verifiziert (Druck, Ventilstellung, Alarmweg), temporäre Schutzmaßnahmen deklariert und Übergabezeit/-fenster protokolliert. Unterschriften sowohl des übergebenden als auch des übernehmenden Vorgesetzten schließen den Austausch ab. Jegliche Abweichungen erzeugen sofortige Korrekturaufgaben mit Fristen und Prüfpfaden, um die Systemverfügbarkeit und die rechtliche Nachweisbarkeit zu erhalten.
